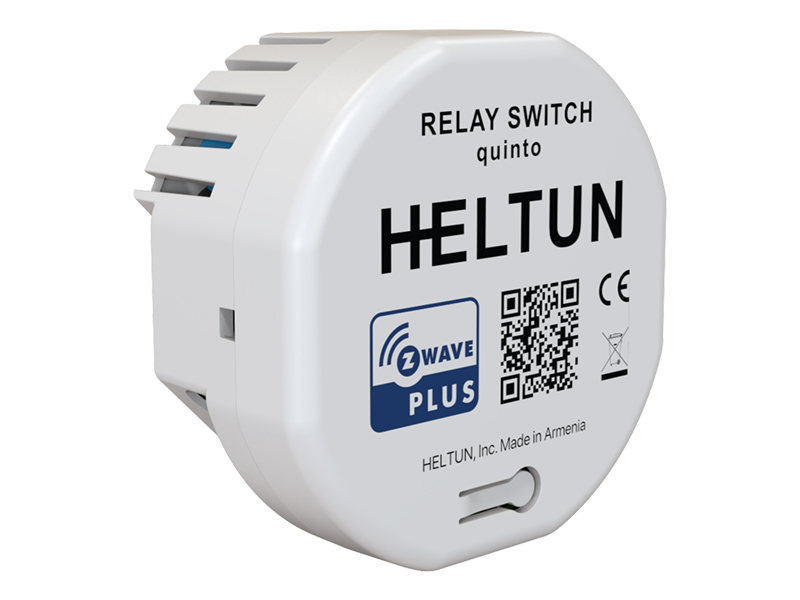

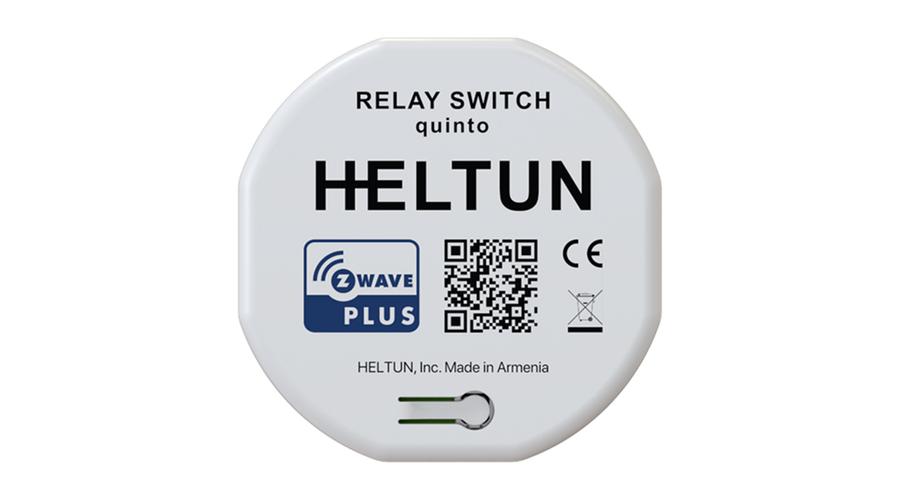

Heltun Relay Switch Quinto (5×5A)
Cikkszám: | HE-RS01 |
Szállítási díj: | 1.990 Ft |
Várható szállítás: | 2024. december 11. |
Elérhetőség: | Raktáron |
Gyártó: | Heltun |
|
Leírás és Paraméterek
A Heltun Relay Switch Quinto alkalmas világítás, sötétítők, árnyékolók, ajtók, kapuk, szelepek vezérlésére. A kapcsolás történhet manuálisan – közvetlenül a csatlakoztatott kapcsolókkal – vagy egy Z-Wave központ által. 2 független szárazkontakt relébemenetel és 5-csatornás relékimenettel rendelkezik (kimenetenként 5A terhelésig). 5 vezérlő bemenete is van – külön minden relécsatornához –, melyekkel az 5 relét különböző működési módokkal vezérelhetjük.
A Heltun Relay Switch Quinto egy fali kapcsoló mögé, szabványos szerelvénydobozba (vastagsága 26 mm) szerelhető Z-Wave relé. De – a High Load switch-hez hasonlóan – a Heltun Micromodul Mounting Adaptor segítségével akár DIN-sínre vagy falra is szerelhetjük.
5 szárazkontakt relécsatorna kapcsolására alkalmas, melyekhez összesen 2 bemenet tartozik (külön az 1–3 és a 4–5 relékhez) lehetővé téve, hogy két különböző áramforrású rendszert vezéreljen. Az 5 relé használata is változatos lehet. Használhatjuk mindet ki-/bekapcsolásra, de 1 vagy 2 pár kétirányú motor vezérlésére is alkalmazható. Minden relé maximum 5 Amper áramerősséget tud kapcsolni, illetve a többi Heltun termékhez hasonlóan az Advanced Zero-Cross (nullátmenetes) technológiát használja a csatlakoztatott hálózat és készülékek élettartamának növelésére.
Vezérlő bemenetként 6 csatlakozást találunk: 1 közös szál a kapcsolókhoz és 5 minden relécsatornához. Ez lehetővé teszi a Relay Switch Quinto vezérlését akár 5 különböző forrásból (pl.: kapcsolók), de a parancsot a kapcsoláshoz akár egy riasztópanel is adhatja. A vezérlő kapcsoló működése többféle is lehet, minden bemenethez külön választható (Z-Wave paraméterekkel állítható be):
- Lehet nyomógombszerű, a nyomva tartás idejéig be- ill. kikapcsolt állapot
- Lehet a be/kikapcsolás hatására a relé állapotát váltó
- Lehet csak be- vagy kikapcsolás
- És lehetséges időzített be- vagy kikapcsolás is, ami a várakozási idő letelte után visszakapcsol „ki” illetve „be” állapotba (ez a funkció például garázskapuk, kapuk, redőnyök, függönyök, zárak stb. nyitására vagy zárására használható kiválóan)
A Heltun beépített energiafogyasztási rendszere pontosan figyeli, hogy mennyi energiát használt fel egy adott napon, héten vagy hónapban. Ha megadjuk, hogy melyik csatornán hány Watt fogyasztású eszköz van, akkor a Relay Switch Quinto logikája kiszámítja a teljes fogyasztást a bekapcsolt állapotokat figyelembe véve. Áramköreit úgy tervezték, hogy készenléti állapotban majdnem nulla a fogyasztása, így használata energiatakarékos.
A Garancia: 1+2 év
FIGYELEM! +2 év garanciához regisztrálni kell a terméket a gyártói oldalon!
Műszaki adatok:
Mérete | 50 × 50 × 26 mm |
Anyaga | tűzálló műanyag |
5 relé egyenként max. 5A rezisztív terheléshez | |
2 független szárazkontakt relébemenet | |
Relék kapcsolása nullátmenetes technológiával | |
1 közös (S) és 5 vezérlő csatlakozás (S1, S2, S3, S4, S5) a külső vezérléshez | |
Energiafogyasztási szoftverlogika | |
Működési hőmérséklet | 0–60 ℃ |
Tápellátás | 85–265 VAC 50 Hz/60 Hz vagy 24–48 VDC |
Áramfogyasztás | <1 W |
IP-védelem | IP21 |
Z-Wave 700 modul | ZGM130S |
